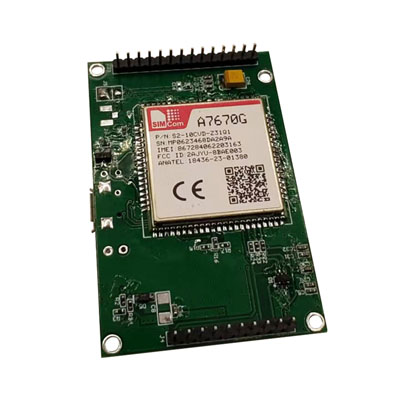

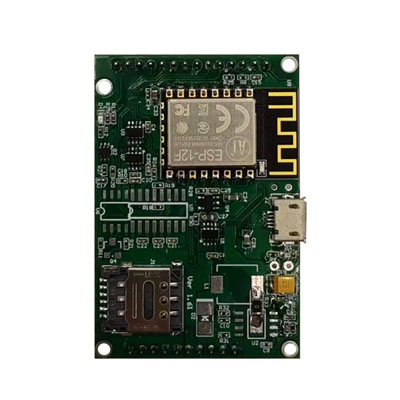

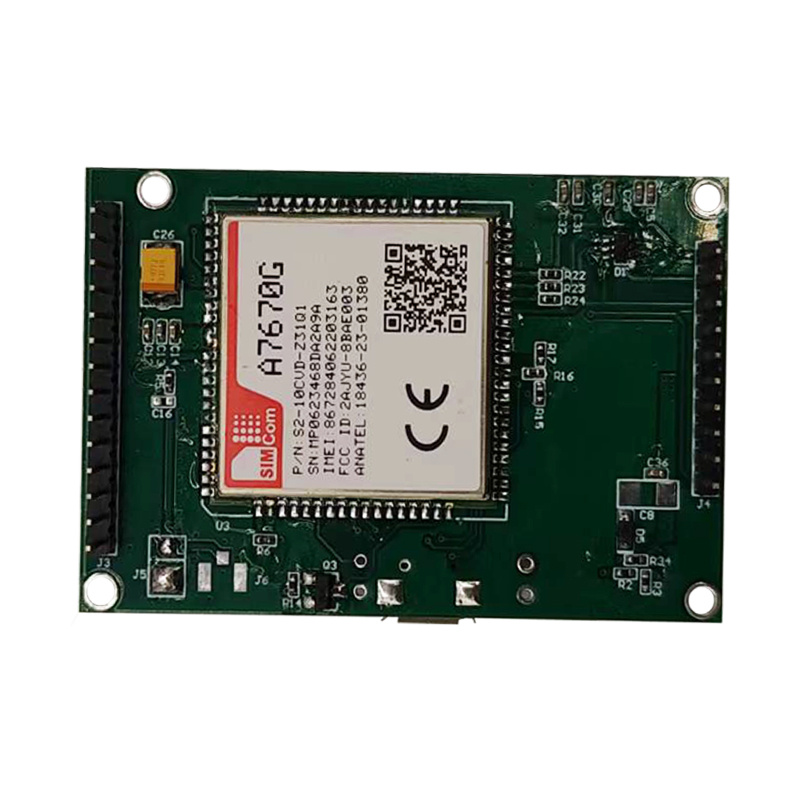

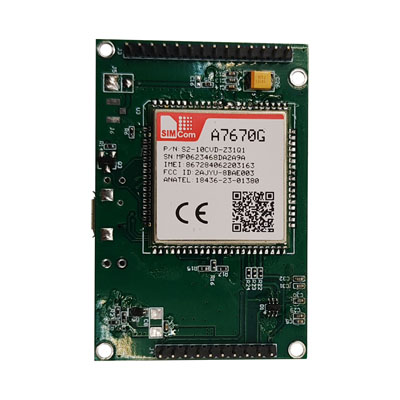

KB8111 4G DTU模块（全球通）
- 详情
KB8111 4G DTU（Data Terminal Unit）模块是采用高性能全网通4G模块开发的无线数据传输模块，具有性能稳定、体积小、性价比高的特点，有利于用户设备和系统的集成。适用于中心对多点、点多分散的无线数据传输。KB8111采用全频段,可适用于世界上所有国家。
基于公网的数据传输具有通信范围广、传输稳定、可靠等特点，KB8110 4G DTU 在无人值守、远程设备监控、远程数据采集、远程抄表以及远程调度等领域得到了广泛的应用。由于本产品是专为工业集成设计的，在使用的温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的工作稳定性，为您设备的数据通讯提供了高质量保证。

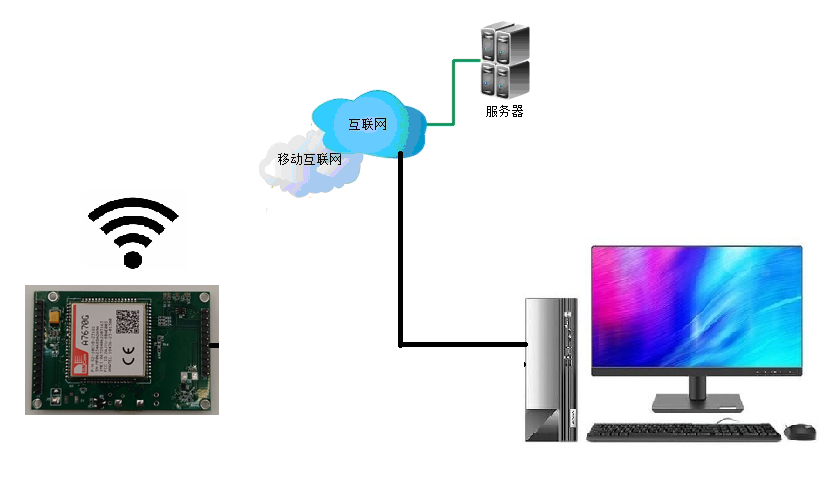

针对不同的行业用户要求提供不同的定制终端，这就需结合行业特点进行硬件、软件开发和系统集成。4G移动数据网络的信道可提供TCP/IP连接，可以用于INTERNET连接、数据传输等应用。而KB8110 4G DTU(Data Terminal Unit)数据终端单元，是专门用于将串口数据通过4G移动数据网络进行传送的4G无线设备。
本产品针对电力系统自动化、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业部门的应用，考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。适合中心对多点、点多分散的中小数据量的传输。
应用接口和体积
本产品提供了三个硬件接口
. 一个10孔的主接口 接串口RS232/RS485/TTL（5V）/CMOS（3.3V），电源
. 一个SMA射频接口 接天线
. 一个内嵌式SIM 卡 接SIM 卡
.体积：82mm(L)*59mm(W)*25mm(H)
.重量：160g(不含天线,数据线)
4G 基本参数：
频段:
LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/ B18/B19/B20/B25/B26/B28/B66
LTE-TDD B34/B38/B39/B40/B41
GSM/GPRS/EDGE 850/900/1800/1900 MHz
速度:
LTE Cat1: Uplink up to 5Mbps, Downlink up to10Mbps
EDGE： Uplink/Downlink up to 236.8Kbps
GPRS： Uplink/Downlink up to 85.6Kbps
功耗:
工作状态:1.5A(maximum)
关闭状态:20uA
休眠状态:3mA(average)
灵敏度: <-96 dBm

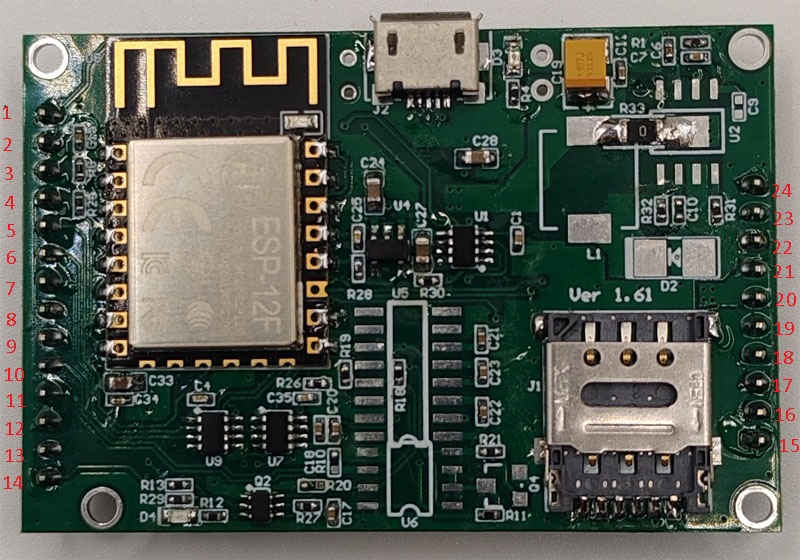

用户接口：
|
Pin No. |
Definition |
Description |
Remark |
|
1 |
RST |
Reset |
|
|
2 |
Retain |
|
|
|
3 |
Retain |
|
|
|
4 |
Retain |
|
|
|
5 |
ADC |
ADC input |
|
|
6 |
Output1 |
Output no.1 |
|
|
7 |
Output2 |
Output no.2 |
|
|
8 |
Retain |
|
|
|
9 |
Retain |
|
|
|
10 |
TXD |
Serial port TXD (DTU→Device),RS485:A |
RS232 or TTL interface sending or A(RS485) |
|
11 |
RXD |
Serial port RXD (Device→DTU),RS485:B |
RS232 or TTL interface receiving or B(RS485) |
|
12 |
Retain |
|
|
|
13 |
Retain |
|
|
|
14 |
STATUS |
Work status: Connect with server or not |
Low: connected, High:Disconnect |
|
15 |
SIM_RST |
The Reset of SIM card |
Optional, if you need to set SIM case in your product, can use PIN 15, 16, 17, 24. |
|
16 |
SIM_CLK |
The Clock of SIM card |
|
|
17 |
SIM_VDD |
The power supply of SIM card, Max current flow is 10mA |
|
|
18 |
GND |
Ground |
|
|
19 |
GND |
Ground |
|
|
20 |
VBAT |
DC positive input terminal, input voltage 5V-24V |
|
|
21 |
VBAT |
DC positive input terminal, input voltage 5V-24V |
|
|
22 |
Retain |
|
|
|
23 |
GND |
Ground |
|
|
24 |
SIM_DATA |
SIM card data Pin |
|
配置DTU参数
KB8111 4G DTU 配置参数有三种途径：
串口配置;
WiFi 配置 (手机或笔记本电脑);
服务器配置(4G网络).
